ВУОС УШК-03 устройство шлейфовое контрольное наличия напряжения в шлейфе, двухцветный индикатор

ВУОС УШК-03 устройство шлейфовое контрольное наличия напряжения в шлейфе,  двухцветный индикатор

ВУОС УШК-03 устройство шлейфовое контрольное наличия напряжения в шлейфе, двухцветный индикатор

УШК-03 устройство шлейфовое контрольное для применения в качестве контроля наличия напряжения в шлейфе, двухцветный индикатор

Единицы изменения

Штука

Производитель

ИВС-Сигналспецавтоматика

Код товара

15120

343.63 руб.

327.27 руб. Мелкий опт

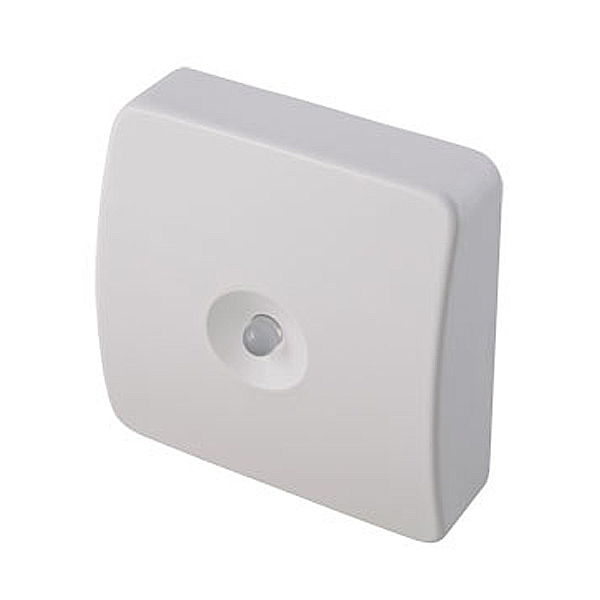

Общий вид и конструкция устройства УШК-03 приведена на рисунках 1, 2 и 3.

Конструкция устройств представляет собой пластмассовый корпус с установленной внутри платой, которая крепится к основанию крышкой посредством винтов. На плате расположены оптический индикатор, элементы электрической схемы и выходные колодки. Крепление устройства к строительным конструкциям осуществляется с помощью двух из четырех отверстий в основании, доступ к которым (как и к колодкам) обеспечивается после снятия корпуса, крепящегося посредством защелок.

Устройство УШК-03 обеспечивает контроль за формой напряжения в шлейфе и, при наличии знакопеременного напряжения с параметрами переполюсовки длительностью до 100 мс и скважностью от четырех до двадцати, формирует оптические импульсы зеленого (желтого) цвета. При однополярном напряжении в шлейфе генератор формирует оптические импульсы красного (оранжевого) цвета. Перемычка, установленная между контактами «1» и «2» выходной колодки, позволяет обеспечить формирование оптических импульсов зеленого (желтого) цвета независимо от формы напряжения в шлейфе. Схема выходных цепей УШК-03 приведена на рисунке.



* Изображение и описание товара размещены в ознакомительных целях и могут отличаться от реальных.
