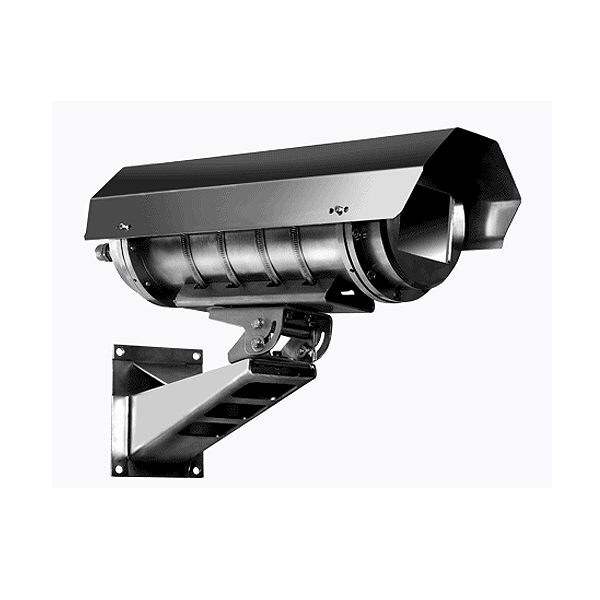

Кожух-термо Wizebox WEX40-220V-03

Кожух-термо Wizebox WEX40-220V-03


Единицы изменения Штука
Производитель WIZEBOX
Код товара 117198
В избранное
По запросу
Звоните Мелкий опт
шт
~220 B =12 / =9 В или ~ 24 В "для защиты телекамер в условиях взрыво- и пожароопасных зон внутри и вне помещений. Уровень взрывозащиты: особо взрывозащищенное электрооборудование. Маркировка взрывозащиты: 0ExdIICT6X."







Термокожух WEX40-220V-03 предназначен для защиты телекамер систем видеонаблюдения с фиксированным, вариообъективом или трансфокатором от неблагоприятных воздействий окружающей среды в условиях взрыво- и пожароопасных зон внутри и вне помещений.
Уровень взрывозащиты: особо взрывозащищенное электрооборудование.
Маркировка взрывозащиты: 0
ExdIICT6X

Условия эксплуатации
Tермокожух предназначен для эксплуатации во взрывоопасных зонах внутри и вне помещений, в которых присутствуют (могут присутствовать) взрывоопасные смеси пыли, паров и газов с воздухом, относящиеся по температуре самовоспламенения к группе Т6 (ГОСТ Р 51330.0-99).
Номинальное значение климатических факторов для экплуатации в рабочем состоянии по ГОСТ 15150-69 для вида климатического исполнения УХЛ1,5, но при этом значения содержания в атмосфере коррозионноактивных агентов, как для морского (III) и приморско-промышленного (IV) типов атмосферы.
При эксплуатации в нерабочем состоянии (транспортирование, хранение, включение после перерыва в работе) нижнее значение температуры не должно быть ниже минус 30ºС.По эксплуатационной температуре окружающей среды термокожух относится к специальному электрооборудованию (ГОСТ Р 51330.0-99).

                Особенности



  1. Используемый вид взрывозащиты – взрывонепроницаемая оболочка (“d” ГОСТ Р 51330.1-99) Взрывозащищенность достигается тем, что телекамера и все электрические части заключены во взрывонепроницаемую оболочку, которая выдерживает давление взрыва внутри нее и исключает передачу взрыва в окружающую среду.
  2. Встроенный источник питания телекамеры вырабатывает набор стандартных напряжений питания и обеспечивает гальваническую развязку по питанию.
  3. В целях создания температурных условий, благоприятных для функционирования телекамеры, термокожухи  оснащены трехступенчатой системой обогрева. В состав системы обогрева входит блок нагревателей, поддерживающий температуру непосредственно корпуса телекамеры, двухрежимный обогреватель смотрового окна и мощный нагреватель монтажной пластины.
  4. Блоки управления термокожухов реализуют режим безаварийного включения телекамеры (напряжение питания на телекамеру подается только после предварительного прогрева).
  5. Нагреватель корпуса камеры (6 Вт), управляемый электронным датчиком.
  6. Нагреватель монтажной пластины (20 Вт) и двухрежимный обогреватель стекла (4,5/13,5 Вт), управляемые биметаллическим термореле.
  7. Входящий в комплект термокожуха настенный кронштейн с двумя степенями свободы обеспечивает крепление термокожуха к вертикальной поверхности и выбор направления обзора телекамеры (наведение на цель) в широком диапазоне углов.
  8. Напряжение питания ~220В.
  9. Внешние элементы конструкции термокожуха, выполнены из коррозионностойких материалов.
  10. Комплектуется устройствами передачи видеосигнала по кабелю типа «витая пара» на дальность до 1500 м с защитой линии от повреждения высоким напряжением.
  11. Приемник не входит в комплект поставки. Рекомендуется передатчик компании Спецвидеопроект

                Климатические параметры

 Рабочий диапазон температур окружающей
 среды
 -60°С..+40°С
 Класс защиты от воздействия окружающей
 среды
 IP66 (полная защита от пыли; защита от водяных струй с любых направлений)
                           Конструктивные параметры

 Диаметр кабелей для подключения термокожуха   3.1 ÷ 13.9 мм
 Вес термокожуха в сборе  15 кг
 Максимальная нагрузка на кронштейн  60 кг с коэффициентом запаса 2,6
 Материал корпуса и кронштейна  нержавеющая сталь 12Х18Н10Т (AISI 321Ti)
 Стекло  ударостойкое многослойное
 Крепежные детали  нержавеющая сталь
 Материал герметизирующих прокладок  ТМКЩ (термо-, масло-, кислото-, щелочностойкая резина)
 Кабельные вводы  взрывозащищенные (латунь)
                Электрические параметры

 Максимальная мощность, потребляемая термокожухом (включая
 телекамеру)

 55Вт

 Максимальный ток, потребляемый термокожухом (включая
 телекамеру)

 0,25A (~220В)

 Обогреватель
 телекамеры

 мощность

 6Вт

 Нагреватель монтажной
 пластины

 мощность

 20Вт

 Двухрежимный
 нагреватель стекла

 мощность

 4,5Вт/13,5Вт

 Источник питания
 телекамеры

 входное напряжение

 ~220В±10%



 выходное напряжение  (используется  одно из
 указанных, выбирается пользователем)

 ~24В±10% (400 мА max); =12В±10% (400 мА max);
 =9В±10% (400 мА max);

 Гальваническая развязка по питанию

 трансформаторная


Технические характеристики устройств передачи видеосигнала

 Максимальная дальность передачи

 1500м

 Устройство защиты от повреждения линии видеосигнала высоким напряжением

 Есть

Ранее используемые типы кабеля :

 Тип и длина (до 10 м.) кабеля питания

 Тип и длина (до 10 м.) кабеля управления и передачи
 видеосигнала

 NYM 3х1,5

 Hyperline UTP4-C5E-SOLID-GY

 ВВГ 3х1,5

 Hyperline UTP4-C5E-SOLID-OUTDOOR-40

 ВВГнг 3х1,5

 Teldor 8391304109 FTP Cat5e 4x2x24AWG

 ВВГнг 3х2,5

 Герда КВКнг-LS 2х2х1,0

 ВВГнг-LS 3х1,5

 КВПВП 5e 2х2х0,52

 КВБбШв 4х1,0

 КВПВП 5e 4х2х0,52

 ВБбШнг 3х1,5

 КВПЭф5e 4х2х0,052 (Parlan™ F/UTP4-Cat5e)

 КВБбШнг 4х1,0

 КИПвЭВнг-LS 2х2х0,78

 КВБбШнг 4х1,5

 КИПЭВнг(А)-LS 2х2х0,60

 КВВГнг-LS 4х1,5

 КПСВВнг(А)-LS 1x2x1,0

 КВВГнг-LS 4х2,5

 ЭКС-ГВПВЭ-5e 4х2х0,51

 ПВС 3х0,75

 ЭКС-ГВПВ-5e 4х2х0,51 внешний

 ПВС 3х1,5

 Комплект поставки:

 Корпус с подключенным блоком нагревателей, термодатчиком, установленным блоком управления блоком управления  источником питания и передатчиком по «витой паре» с защитой линии видеосигнала от повреждения высоким напряжением

 1

 Солнцезащитный козырек

 1

 Кабельные вводы для подключения питания и вывода видеосигнала

 тип и количество
 определяется при заказе

 Кабель питания

 тип и длина кабеля
 определяется при заказе

 Кабель видеосигнала

 тип и длина кабеля
 определяется при заказе

 Кабель управления

 тип и длина кабеля
 определяется при заказе

 Изоляционная втулка

 1

 Изолирующая шайба

 1

 Регулировочные прокладки

 4

 Винты крепления телекамеры разной длины

 3

 Винт крепления блока нагревателей с термодатчиком

 1

 Настенный кронштейн

 1

 Силикагель

 2

 Инструкция по эксплуатации и сборке термокожуха с телекамерой

 1

 Гарантийный талон

 1

 Все использованные технические решения защищены патентами

 № 13437, № 20599

 Сертификат соответствия взрывозащищенного оборудования

 POCC RU.ГБ04.B00792
