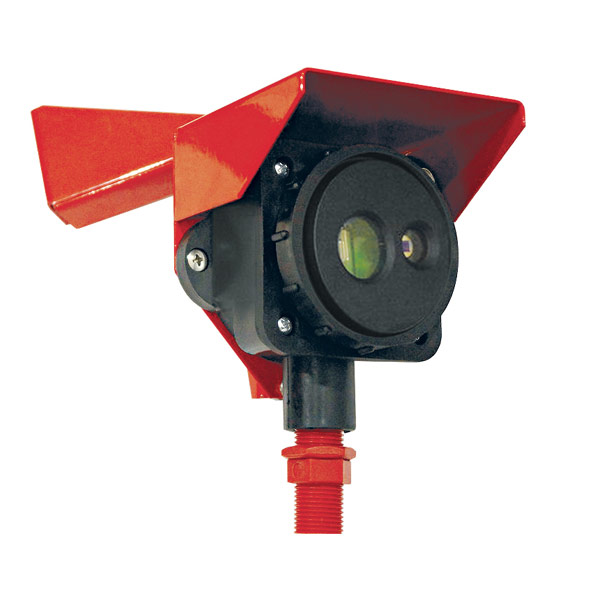

ИП 329/330 "ИОЛИТ-2" 1КВ Извещатель пламени ИК/УФ, -55...+55С, IP66

ИП 329 "ИОЛИТ-Ех" Извещатель пламени взрывозащищенный, УФ, -55...+55С, IP66, 0ЕхiaIICT6 по двухпроводному шлейфу питание и передача данных. Извещатель пламени взрывозащищенный многодиапазонный ИП329/330 ИОЛИТ-2-Exd - служит для обнаружения излучения пламени и предназначен для применения в системах пожарной сигнализации промышленных, в том числе взрывоопасных объектов. Извещатель пламени ИП329/330 ИОЛИТ-2-Exd является двухдиапазонным и реагирует на ультрафиолетовую (далее УФ) и инфракрасную (далее ИК) составляющие излучения пламени и обнаруживает возгорания веществ как с высоким (нефтепродукты, древесина, полимерные материалы), так и с низким (спирты, метан, пропан, бутан) дымообразованием. По чувствительности к тестовым очагам ТП-5 и ТП-6 (по ГОСТ Р 53325) ИП329/330 ИОЛИТ-2-Exd является извещателем пламени 1-го класса. Извещатель ИП329/330 ИОЛИТ-2-Exd выполнен во взрывозащищенном конструктивном исполнении с видом взрывозащиты «взрывонепроницаемая оболочка», соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1, и имеет маркировку взрывозащиты «1ExdIIСT6» и предназначен для установки во взрывоопасных зонах классов 1 и 2 по ГОСТ 30852.9, и подключается в шлейфы сигнализации приемно-контрольных приборов (либо иных контроллеров) общего назначения. Извещатель может подключаться как по двухпроводной, так и по четырехпроводной схеме. Для передачи информации при 4-х проводном подключении извещатель имеет выходные реле - НЕИСПРАВНОСТЬ и ПОЖАР. Выходные контакты реле являются контактами «сухого» типа и имеют гальваническую изоляцию от схемы извещателя. Извещатель оснащен интерфейсом с электрическими параметрами, соответствующими спецификации EIA RS-485. Активация интерфейса происходит при подаче питания при 4-х проводном подключении. Обмен данными по интерфейсу осуществляется по протоколу MODBUS (RTU). Извещатель не реагирует на прямое солнечное излучение, излучение искусственных источни-ков света, излучение нагретых тел, а также на рассеянное излучение, возникающее при проведении сварочных работ, и прочие помехи в УФ диапазоне. При помощи интерфейса RS-485 извещатель может взаимодействовать с компонентами системы пожарной сигнализации или автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте, а так же осуществляется программирование параметров извещателя – тактики обнаружения, чувствительности, времени срабатывания и параметра фиксации пожара. Извещатель может программироваться на одну из следующих тактик: УФ+ИК – принятие решения о сработке происходит только при обнаружении излучения в УФ иИК диапазонах одновременно. Время срабатывания – не более 15 секунд. УФ – принятие решения о сработке происходит при обнаружении излучения только в УФ диапазоне. Тактика позволяет увеличить дальность обнаружения тестовых очагов ТП-5, ТП-6 до 50м. Воизбежание ложных срабатываний на извещатель не должно попадать постороннего ультрафиолетового излучения. Работа извещателя по тактике УФ реализована несколькими алгоритмами: ТАКТИКА УФ-1 – тактика адаптивного времени срабатывания (от 5 до 30сек) – позволяетобеспечить высокую дальность обнаружения за счет увеличения времени срабатывания. ТАКТИКА УФ-2 – тактика фиксированного времени срабатывания – решение о наличиипламени в поле зрения принимается за фиксированное время – 10 секунд. При этом, чем дальшеот извещателя источник пламени, тем большей интенсивностью он должен обладать для его обнаружения. ТАКТИКА УФ-3 – специальная быстродействующая тактика, при которой извещатель реаги-рует на вспышку огня. Для тактик УФ+ИК, УФ-2, УФ-3, можно выбрать один из двух уровней чувствительностиизвещателя: максимальный и уменьшенный. Для тактики УФ-1 всегда установлен максимальныйуровень чувствительности. Для тактик УФ-1, УФ-2 значение максимальной чувствительности соответствует гарантированному обнаружению тестовых очагов ТП5, ТП6 на расстоянии 50м, для тактики УФ+ИК – 25м. При уменьшенной чувствительности тестовые очаги ТП5, ТП6 обнаруживаются извещателем на расстоя-нии 12…15м. Для тактики УФ-3 уровень чувствительности извещателя выбирается в зависимости от массы заряда и расстояния до него. Тестовый очаг в виде горения 3…4 г. бездымного пироксилинового пороха гарантированно обнаруживается на расстоянии 10 м при максимальной чувствительности и на расстоянии 3..5 м при уменьшенной чувствительности. Дополнительно, для тактики УФ-3 можно выбрать быстродействие извещателя из двух значенийвремени срабатывания – 0,1с или 0,5с. После срабатывания, автоматический переход в дежурный режим при устранении источникавозгорания не предусмотрен. Сброс ТРЕВОЖНОГО РЕЖИМА производится снятием питания с из-вещателя на время не менее 3 сек., либо командой по интерфейсу. Извещатель по умолчанию комплектуется штуцерами для бронированного кабеля или металлорукава с наружным O до 13мм. При необходимости, по желанию заказчика, извещатель может комплектоваться штуцерами для трубы с наружной резьбой G1/2-B (для подключения трубопроводной арматуры или иных фитингов и переходников). Особенности извещателя пламени ИП329/330 ИОЛИТ-2-Exd: Высокая помехоустойчивость Подключение по 2-х и 4-х проводной схеме Выходные реле НОРМА и ПОЖАР типа "сухой" контакт Выдача информации по интерфейсу RS-485 Внешний токозадающий резистор Широкий диапазон температуры окружающей среды Оболочка IP67 Технические характеристики извещателя пламени: Маркировка взрывозащиты 1ExdIIСT6 Дальность обнаружения тестовых очагов ТП-5, ТП-6, м, не менее 25 Время срабатывания на тестовые очаги, с, не более 15 Телесный угол обзора извещателя, угловых градусов, не менее 90 Степень защиты оболочки IP67 Диапазон рабочих напряжений,для 2-х/4-х проводного подключения, В 5...28 / 8...28 Средний потребляемый ток в дежурном режиме, для 2-х/4-х проводного подключения, мА, не более 0,4 / 20 Потребляемый ток при срабатывании Задается Максимально допустимые рабочие напряжение/ток, коммутируемые выходными контактами реле 60В / 250мА Температура окружающей среды, °С от -55 до +55 Габариты, мм, не более 230х210х120 Масса, кг, не более 2

Извещатель пламени взрывозащищенный многодиапазонный ИП329/330 ИОЛИТ-2-Exd - служит для обнаружения излучения пламени и предназначен для применения в системах пожарной сигнализации промышленных, в том числе взрывоопасных объектов. Извещатель пламени ИП329/330 ИОЛИТ-2-Exd является двухдиапазонным и реагирует на ультрафиолетовую (далее УФ) и инфракрасную (далее ИК) составляющие излучения пламени и обнаруживает возгорания веществ как с высоким (нефтепродукты, древесина, полимерные материалы), так и с низким (спирты, метан, пропан, бутан) дымообразованием. По чувствительности к тестовым очагам ТП-5 и ТП-6 (по ГОСТ Р 53325) ИП329/330 ИОЛИТ-2-Exd является извещателем пламени 1-го класса. Извещатель ИП329/330 ИОЛИТ-2-Exd выполнен во взрывозащищенном конструктивном исполнении с видом взрывозащиты «взрывонепроницаемая оболочка», соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.1, и имеет маркировку взрывозащиты «1ExdIIСT6» и предназначен для установки во взрывоопасных зонах классов 1 и 2 по ГОСТ 30852.9, и подключается в шлейфы сигнализации приемно-контрольных приборов (либо иных контроллеров) общего назначения. Извещатель может подключаться как по двухпроводной, так и по четырехпроводной схеме. Для передачи информации при 4-х проводном подключении извещатель имеет выходные реле - НЕИСПРАВНОСТЬ и ПОЖАР. Выходные контакты реле являются контактами «сухого» типа и имеют гальваническую изоляцию от схемы извещателя. Извещатель оснащен интерфейсом с электрическими параметрами, соответствующими спецификации EIA RS-485. Активация интерфейса происходит при подаче питания при 4-х проводном подключении. Обмен данными по интерфейсу осуществляется по протоколу MODBUS (RTU). Извещатель не реагирует на прямое солнечное излучение, излучение искусственных источни-ков света, излучение нагретых тел, а также на рассеянное излучение, возникающее при проведении сварочных работ, и прочие помехи в УФ диапазоне. При помощи интерфейса RS-485 извещатель может взаимодействовать с компонентами системы пожарной сигнализации или автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте, а так же осуществляется программирование параметров извещателя – тактики обнаружения, чувствительности, времени срабатывания и параметра фиксации пожара. Извещатель может программироваться на одну из следующих тактик: УФ+ИК – принятие решения о сработке происходит только при обнаружении излучения в УФ иИК диапазонах одновременно. Время срабатывания – не более 15 секунд. УФ – принятие решения о сработке происходит при обнаружении излучения только в УФ диапазоне. Тактика позволяет увеличить дальность обнаружения тестовых очагов ТП-5, ТП-6 до 50м. Воизбежание ложных срабатываний на извещатель не должно попадать постороннего ультрафиолетового излучения. Работа извещателя по тактике УФ реализована несколькими алгоритмами: ТАКТИКА УФ-1 – тактика адаптивного времени срабатывания (от 5 до 30сек) – позволяетобеспечить высокую дальность обнаружения за счет увеличения времени срабатывания. ТАКТИКА УФ-2 – тактика фиксированного времени срабатывания – решение о наличиипламени в поле зрения принимается за фиксированное время – 10 секунд. При этом, чем дальшеот извещателя источник пламени, тем большей интенсивностью он должен обладать для его обнаружения. ТАКТИКА УФ-3 – специальная быстродействующая тактика, при которой извещатель реаги-рует на вспышку огня. Для тактик УФ+ИК, УФ-2, УФ-3, можно выбрать один из двух уровней чувствительностиизвещателя: максимальный и уменьшенный. Для тактики УФ-1 всегда установлен максимальныйуровень чувствительности. Для тактик УФ-1, УФ-2 значение максимальной чувствительности соответствует гарантированному обнаружению тестовых очагов ТП5, ТП6 на расстоянии 50м, для тактики УФ+ИК – 25м. При уменьшенной чувствительности тестовые очаги ТП5, ТП6 обнаруживаются извещателем на расстоя-нии 12…15м. Для тактики УФ-3 уровень чувствительности извещателя выбирается в зависимости от массы заряда и расстояния до него. Тестовый очаг в виде горения 3…4 г. бездымного пироксилинового пороха гарантированно обнаруживается на расстоянии 10 м при максимальной чувствительности и на расстоянии 3..5 м при уменьшенной чувствительности. Дополнительно, для тактики УФ-3 можно выбрать быстродействие извещателя из двух значенийвремени срабатывания – 0,1с или 0,5с. После срабатывания, автоматический переход в дежурный режим при устранении источникавозгорания не предусмотрен. Сброс ТРЕВОЖНОГО РЕЖИМА производится снятием питания с из-вещателя на время не менее 3 сек., либо командой по интерфейсу. Извещатель по умолчанию комплектуется штуцерами для бронированного кабеля или металлорукава с наружным O до 13мм. При необходимости, по желанию заказчика, извещатель может комплектоваться штуцерами для трубы с наружной резьбой G1/2-B (для подключения трубопроводной арматуры или иных фитингов и переходников). Особенности извещателя пламени ИП329/330 ИОЛИТ-2-Exd: Высокая помехоустойчивость Подключение по 2-х и 4-х проводной схеме Выходные реле НОРМА и ПОЖАР типа "сухой" контакт Выдача информации по интерфейсу RS-485 Внешний токозадающий резистор Широкий диапазон температуры окружающей среды Оболочка IP67 Технические характеристики извещателя пламени: Маркировка взрывозащиты 1ExdIIСT6 Дальность обнаружения тестовых очагов ТП-5, ТП-6, м, не менее 25 Время срабатывания на тестовые очаги, с, не более 15 Телесный угол обзора извещателя, угловых градусов, не менее 90 Степень защиты оболочки IP67 Диапазон рабочих напряжений,для 2-х/4-х проводного подключения, В 5...28 / 8...28 Средний потребляемый ток в дежурном режиме, для 2-х/4-х проводного подключения, мА, не более 0,4 / 20 Потребляемый ток при срабатывании Задается Максимально допустимые рабочие напряжение/ток, коммутируемые выходными контактами реле 60В / 250мА Температура окружающей среды, °С от -55 до +55 Габариты, мм, не более 230х210х120 Масса, кг, не более 2

ИП 329 "ИОЛИТ-Ех" Извещатель пламени взрывозащищенный, УФ, -55...+55С, IP66, 0ЕхiaIICT6 по двухпроводному шлейфу питание и передача данных. звещатель пожарный пламени ИП329 ИОЛИТ(-Ех) - служит для обнаружения излучения пламени и предназначен для применения в системах пожарной сигнализации промышленных, в том числе взрывоопасных объектов. Извещатель пламени ИП329 ИОЛИТ(-Ех) реагирует на ультрафиолетовую составляющую излучения пламени и обнаруживает возгорания веществ как с высоким (нефтепродукты), так и с низким (спирты) дымообразованием. По чувствительности к тестовым очагам ТП-5 и ТП-6 (по ГОСТ Р 53325) ИП329 ИОЛИТ является извещателем пламени 1-го класса. Извещатель пламени имеет следующие варианты конструктивного исполнения: Наименование Обозначение Конструктивное исполнение ИП329 «ИОЛИТ-Ex» СПР.425243.001 Взрывозащищенное ИП329 «ИОЛИТ-Ex» (на вспышку) СПР.425243.001 Взрывозащищенное (на вспышку) ИП329 «ИОЛИТ» СПР.425243.001-01 Общепромышленное Извещатель ИП329 «ИОЛИТ-Ex» предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 52350.10, имеет маркировку взрывозащиты 0ExiaIIСT6, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт-И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключение данного извещателя. При установке извещателя вне взрывоопасных зон, он может работать практически с любыми приемно-контрольными приборами. Извещатель пламени ИП329 «ИОЛИТ-Ex» не реагирует на прямое солнечное излучение, излучение искусственных источников света, а также излучение нагретых тел. Во избежание ложных срабатываний на извещатель в вариантах ИП329«ИОЛИТ(-Ex)» не должно попадать постороннего ультрафиолетового излучения, например припроведении сварочных работ, от неисправных ртутных ламп и т.п. В случае, если подобные помехи имеются на обьекте, или могут появиться в последствии следует применять извещатель в вариантах ИП329/330 «ИОЛИТ-2(-Ex)». Извещатель пламени ИП329 «ИОЛИТ-Ex» (на вспышку) предназначен для регистрации кратковременной вспышки (0,1с-0,5с) взрывоопасной среды. Пример применения ИП329 «ИОЛИТ-Ex» (на вспышку) в составе быстродействующих установок пожаротушения на обьектах Министерства Обороны РФ в выпуске программы "Служу России" от 1.03.15 с 34 минуты. Электропитание извещателя пламени и передача им извещений осуществляется по двухпроводному шлейфу сигнализации при напряжении от 5 до 27 В. При срабатывании тревожное извещение передается комплексом двух сигналов: - электрическим, выражающимся в увеличении тока через извещатель; - световым, выражающимся в непрерывном свечении встроенного светодиода. Значение тока при срабатывании зависит от величины сопротивления внешнего дополнительного резистора, подключаемого к соответствующим клеммам. Извещатель может работать по одной из двух предустановленных тактик: ТАКТИКА 1 – тактика адаптивного времени срабатывания (от 5 до 30сек) – позволяет обеспечить высокую дальность обнаружения за счет увеличения времени срабатывания. ТАКТИКА 2 – тактика фиксированного времени срабатывания – решение о наличии пламени в поле зрения принимается за фиксированное время – 10 секунд. При этом, чем дальше от извещателя источник пламени, тем большей интенсивностью он должен обладать для его обнаружения. В дежурном режиме работа извещателя отображается кратковременными вспышками встроенного светодиода. Корпус извещателя ИП329 «ИОЛИТ(-Ex)» выполнен из ударопрочного армамида, что позволило снизить массогабаритные показатели с сохранением прочностных, и обладает высокой герметичностью и пылевлагозащищенностью (IP67). Каждый извещатель комплектуется штуцерами под трубную разводку, но по желанию заказчика может быть переукомплектован штуцерами под бронекабель или металлорукав Извещатель имеет варианты исполнения, отличающиеся количеством кабельных вводов в корпусе – одновводный (оконечный) и двухвводный (проходной). По умолчанию ИП329 «ИОЛИТ(-Ex)» поставляется в корпусе с двумя кабельными вводами. Для проверки работоспособности извещателя пламени ИП329 «ИОЛИТ(-Ex)» во взрывоопасных зонах используется тестовый взрывозащищенный фонарь "Иолит-ТЕСТ". Особенности извещателя пламени ИП329 ИОЛИТ(-Ех): Для любых классов взрывоопасных зон (для ИП329 "Иолит-Ex") Высокая помехоустойчивость к паразитным засветкам Световая индикация дежурного режима Световая индикация срабатывания Внешний токозадающий резистор Широкий диапазон температуры окружающей среды Оболочка IP67 Технические характеристики извещателя пламени: Маркировка взрывозащиты (для ИП329 "Иолит-Ex") 0ExiaIIСT6 Диапазон рабочих напряжений, В 5... 27 Дальность обнаружения тестовых очагов ТП-5, ТП-6, м, не менее 50 Время срабатывания на тестовые очаги, с, не более 10 Телесный угол обзора извещателя, угловых градусов, не менее 90 Степень защиты оболочки IP67 Средний потребляемый ток в дежурном режиме, мА, не более 0,2 Потребляемый ток при срабатывании Задается Температура окружающей среды, °С от -55 до +55 Габариты, мм, не более 185х140х60 Масса, кг, не более 1
