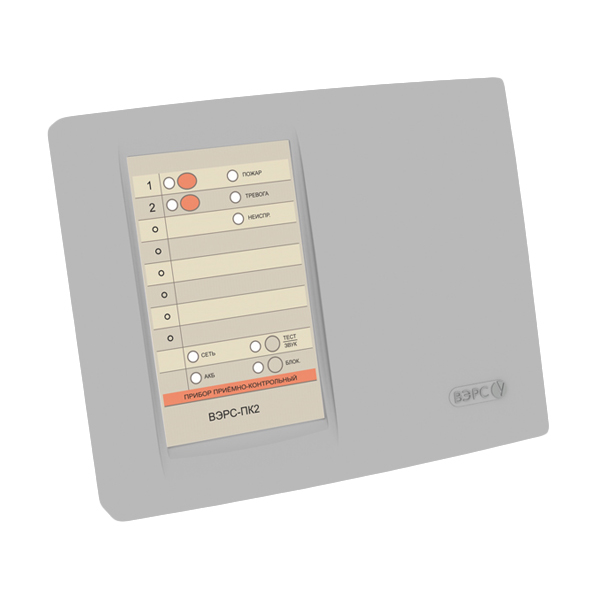

Прибор ВЭРС-ПК2 Версия 3.1 является универсальным прибором, обеспечивающим на объектах охрану от проникновения, пожарную охрану, контроль доступа, световое и звуковое оповещение. Прибор может быть использован как автономно, так и в составе централизованных систем охраны.
Встроенный контроллер интерфейса RS-485 обеспечивает работу прибора с внешними подключаемыми устройствами «ВЭРС-БРУ версия 3.1.» и «ВЭРС-РС версия 3.1.». При работе по данному интерфейсу осуществляется постоянный двухсторонний обмен данными с устройствами: прибор передает информацию о текущих событиях в блоки реле и регистраторы. А блоки реле и регистраторы, в свою очередь, передают данные прибору о своем присутствии в сети. Интерфейс RS-485 позволяет организовать параллельную работу нескольких блоков реле ВЭРС-БРУ версия 3.1. и/или ВЭРС-РС версия 3.1.
Количество ШС, подключаемых к прибору в зависимости от исполнения, шт |
2, 4, 8 |
Питание прибора: от сети переменного тока частотой (50±1) Гц, В от аккумулятора, В |
220+10%-15% 12 ± 15 % |
Максимальная мощность, потребляемая прибором от сети переменного тока, ВА, не более |
12 |
Максимальный ток, потребляемый прибором в дежурном режиме от внутреннего резервного аккумулятора при пропадании сети, А, не более |
0,16 |
Напряжение, выдаваемое прибором на внешнюю нагрузку, В |
12±2 |
Суммарный ток внешней нагрузки прибора по цепи 12В (без АКБ), А не более ВЭРС-ПК 2/4 ВЭРС-ПК 8 |
0,25 0,5 |
Максимальный ток внешней нагрузки прибора по цепи 12В (при наличии АКБ или внешнего РИП) А, не более: |
1,2 |
Напряжение на клеммах для подключения ШС, в дежурном режиме, В |
17±1,7 |
Максимальное количество ключей ТМ, записываемых в прибор, шт. |
250 |
Количество групп объединения ШС (разделов): |
4 |
Выходные коммутационные параметры ПЦН: напряжение переменного тока не более, В напряжение постоянного тока, не более, В ток, не более, А |
120 24 2 |
Условия эксплуатации: диапазон температур, °С относительная влажность воздуха при температуре окружающего воздуха 25 °С, % |
-30…+50 98% |
