Термокабель GTSW 68 ИП104 "Гранат-термокабель", (t сраб.68С), ПВХ оболочка линейный тепловой извеща

Извещатель пожарный тепловой линейный ИП104 «Гранат - термокабель» (в дальнейшем – извещатель, термокабель) служит для обнаружения превышения пороговой температуры как признака пожара по всей своей длине и предназначен для применения в системах пожарной сигнализации совместно с модулями «МИП»  СПР.425521.007 ТУ.

Англоязычное обозначение извещателя – IP104 «Granat - TermoSenseWire (TSW)».

ИП104 «Гранат - термокабель» представляет собой кабель, который позволяет обнаружить источник перегрева в любом месте на всем его протяжении. Термокабель представляет собой единый датчик непрерывного действия и применяется в тех случаях, когда условия эксплуатации не позволяют установку и использование обычных датчиков, а в условиях повышенной взрывоопасности применение термокабеля является оптимальным решением.

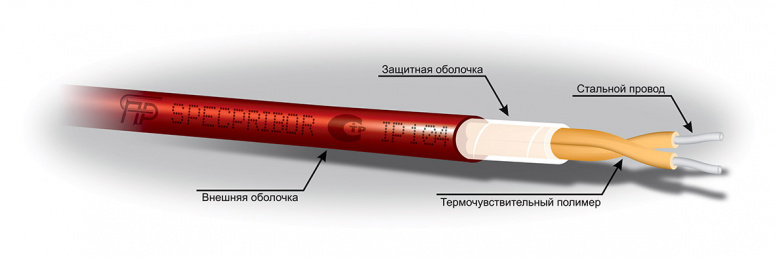

   Линейный тепловой извещатель ИП104 «Гранат - термокабель» состоит из двух стальных проводников, каждый из которых имеет изолирующее покрытие из термочувствительного полимера. Проводники с изолирующим покрытием скручиваются для создания между ними механического напряжения, затем покрываются защитной оболочкой и помещаются в оплетку для изоляции от воздействия неблагоприятных условий окружающей среды.

Принцип действия термокабеля:
   При достижении порогового значения температуры, под действием давления проводников, происходит разрушение изоляционного покрытия из теплочувствительного полимера, позволяя проводникам войти в контакт друг с другом. Это происходит в первой точке перегрева на трассе термокабеля. Для срабатывания извещателя не требуется ждать нагрева участка, имеющего определенную длину. Термокабель  позволяет генерировать сигнал тревоги при достижении температурного порога в любой точке по всей длине кабеля.

  Для контроля состояния извещателя пожарного линейного (термокабеля) по всей длине и выдачи дискретных сигналов о состоянии термокабеля во внешние цепи предназначены модули интерфейсные пожарные МИП. Модули имеют функцию контроля удаленного термокабеля, а так же (в вариантном исполнении) возможность индикации места сработки термокабеля с точностью до 1 метра.

ПРЕИМУЩЕСТВА и ОСОБЕННОСТИ:
• высокая чувствительность на всем протяжении;
• пять температурных диапазонов;
• высокая устойчивость к влажности, пыли, низким температурам и химическим реагентам;
• применение во взрывоопасных зонах;
• несложный монтаж;
• низкая инерционность;
• используется с любыми типами приемно-контрольных приборов;
• не требует обслуживания;

Диапазон температур эксплуатации термокабеля ИП104 «Гранат - термокабель»:

 Выпускаются три типа термокабеля ИП104 «Гранат - термокабель», отличающиеся друг от друга модельным типом и материалом, из которого сделана внешняя защитная оплетка, для использования в самых различных условиях окружающей среды.

Общего применения - термокабель  имеет очень прочную экструзионную внешнюю защитную ПВХ оплетку, обеспечивающую полную и надежную защиту кабеля почти во всех условиях окружающей среды. Кабель этой серии является универсальным и хорошо подходит как для промышленного, так и для коммерческого использования. Термокабель заключен в огне- и влагостойкую внешнюю защитную оплетку, сохраняющую отличную гибкость при низких температурах окружающей среды.
-CP (Chemically Proof) - термокабель серии -CP имеет прочную огнестойкую внешнюю оплетку из полипропилена, устойчивую к воздействию большинства обычных химикатов. Предназначен для широкого применения в промышленности и характеризуется высокой эластичностью, устойчивостью к истиранию, воздействию атмосферных условий и исключительной надежностью функционирования при высоких температурах окружающей среды.

 -WP (Weather Proof) - термокабель серии -WP имеет прочную огнестойкую внешнюю оплетку из полипропилена, устойчивую к воздействию солнечного ультрафиолета и различным осадкам.Предназначен для широкого применения в промышленности и характеризуется высокой эластичностью, устойчивостью к истиранию, воздействию атмосферных условий и исключительной надежностью функционирования при высоких температурах окружающей среды.
