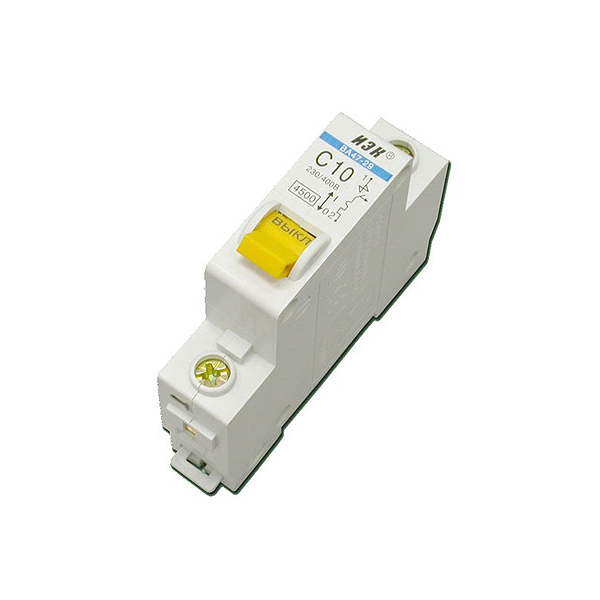

Автомат 1пол 10А ИЭК тип С ВА 47-29 MVA20-1-010-C

Автомат 1пол 10А ИЭК тип С ВА 47-29 MVA20-1-010-C


Единицы изменения Штука
Производитель IEK
Код товара 13972
В избранное
183.87 руб.
159.89 руб. Мелкий опт
шт
Количество силовых полюсов: 1 Номинальное напряжение, В: 230 Характеристика эл.магнитного расцепителя: C Номинальная отключающая способность, кA (AC) (IEC/EN 60898): 4.5 Номинальный ток,А: 10 Тип изделия: Выключатель автоматический Нормативный документ: ГОСТ Р 50345-99, ТУ 2000 АГИЕ.641.235.003 Исполнение: Стационарное Способ монтажа: DIN-рейка Количество модулей DIN: 1 Степень защиты: IP20 Высота, мм: 80 Ширина, мм: 18 Глубина, мм: 75 Тип расцепителя: Тепловой, электромагнитный Род тока: Переменный (AC) Сфера применения: Промышленное и бытовое Предельная отключающая способность, кA: 4.5 Максимальное сечение подключаемого кабеля, мм2: 25 Масса, кг: 0.094 Климатическое исполнение: УХЛ4

Автоматические выключатели ВА07 устанавливаются в ТП, КРУ, ГРЩ в качестве вводных, секционных и распределительных аппаратов для коммутации и защиты двигателей, генераторов, трансформаторов, шин, кабелей на объектах промышленности и гражданского строительства, для электроснабжения высокотехнологичных производств, банков, электростанций и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 690 В и на номинальные токи от 800 до 4000 А. Соответствуют требованиям ГОСТ Р 50030.1, 500030.2 и изготовлены по техническим условиям ТУ 3420-058-18461115-2007.

Характеристики:



Максимальный номинальный ток In , А 800 1250 1600 2000 2500 3200 4000
Номинальный ток электронного расцепителя,А 100≤In≤200
200≤In≤400
400≤In≤800
200≤In≤400
400≤In≤800
630≤In≤1250
200≤In≤400
400≤In≤800
630≤In≤1250
800≤In≤1600
200≤In≤400
400≤In≤800
630≤In≤1250
800≤In≤1600
1000≤In≤2000
1250≤In≤2500 1600≤In≤3200 2000≤In≤4000
Номинальное напряжение изоляции Ui , В 1000 1000 1000 1000 1000 1000 1000
Рабочее напряжение (50/60Гц) Ue , В 690 690 690 690 690 690 690
Внутреннее сопротивление цепи главных контактов на постоянном токе, мОм/полюс 0,033 0,033 0,028 0,024 0,014 0,014 0,014
Потребляемая мощность, ВА (для 3 полюсных ВА) 200 350 350 490 600 780 1060
Номинальные наибольшие отключающие способности (Ics = Icu), кА AC 690 B 50 50 50 50 65 65 75
AC 440 B 65 65 65 65 85 85 100
Номинальная наибольшая включающая способность Icm , кА ~690 В 105 105 105 105 146 146 165
~440 В 143 143 143 143 187 187 220
Номинальный кратковременно выдерживаемый ток (1 сек.) Icw , кА 65 65 65 65 85 85 100
Механическая износостойкость, циклов В О с обслуживанием 30000 30000 30000 25000 20000 20000 15000
без обслуживания 15000 15000 15000 12000 10000 10000 8000
Электрическая износостойкость, циклов В О без обслуживания AC 440 В 12000 12000 12000 10000 7000 7000 3000
AC 690 В 10000 10000 10000 7000 5000 5000 2500
Масса, кг 73 73 76 79 105 105 139

Преимущества:
  • Высокие показатели номинальных отключающих способностей - до 100 кА.
  • Равенство значений номинальной предельной и рабочей отключающих способностей Ics = Icu.
  • Расширенная стандартная комплектация.
  • Максимальная экономия пространства в силовом щите.
  • Одинаковый вырез в двери шкафа независимо от габарита выключателя.
  • Увеличенное количество циклов включения-отключения - до 30 000 циклов.
  • Возможность замены главных контактов.
  • Быстрое гашение дуги благодаря применению системы двойного разрыва Double Break.
  • Малое значение энергии рассеивания.
  • Расширенная селективность.
  • Повышенная безопасность в эксплуатации.
  • Возможность специального исполнения для использования в условиях тропического климата, холодного климата, в агрессивных средах.

Габариты:

Стационарное исполнение

Размеры ВА07 208 ВА07 212 ВА07 216 ВА07 220 ВА07 325 В А07 332 ВА07 440
a 360 360 360 360 466 466
b 460 460 460 460 460 460
c 290 290 290 290 290 290
d 75 75 75 75 75 75
Выдвижное исполнение
Размеры ВА07 208 ВА07 212 ВА07 216 ВА07 220 ВА07 325 ВА07 332 ВА07 440
a 354 354 354 354 460 460 631
b 460 460 460 460 460 460 460
c 345 345 345 345 345 345 375
d 40 40 40 40 40 40 53



* Технические характеристики и внешний вид оборудования, представленного в каталоге, носят исключительно информативный характер, могут быть изменены в любой момент без уведомления и не заменяют консультацию специалиста. Во избежание ошибок при выборе, рекомендуем обратиться к менеджеру.
