Маркообразование кабелей ParLan

  3. Маркообразование кабелей ParLan
ООО «Гарант», официальный торговый представитель компании «Паритет», представляет вашему вниманию маркообразование кабелей ParLan.


Витая пара.png

Симметричные кабели типа «витая пара» в народе имеют много названий и обозначений: лан кабель, витуха, витопарный кабель, «ютипи» и пр. Такая простота в речи идет в противовес той сложности, которая реально присутствует в марке кабеля. Каждый производитель придумывает свои обозначения, компания «Паритет» в своей маркировке постарался соответствовать международным стандартам и ГОСТам.

Кабели изготавливались с соблюдением ГОСТ Р 54429-2011 (русская адаптация ИСО/МЭК 11801) и ГОСТ 31565-2012 (требования пожарной безопасности). Не описанные в нормативных документах моменты (например, обозначение брони или полиуретановой оболочки) заимствовались у рынка. Ниже описан принцип маркообразования, а также рассказано о том, какая буква за что отвечает.

ParLan   ХХХ   YYY     ZZ/ZZZ   CatWW   QQQ

Пример обозначения: ParLan ARM PS U/UTP Cat 5e PVCLS нг(А)-FRLSLTx 4х2х0,52


«ParLan» – торговая марка кабельного завода ТПД Паритет.

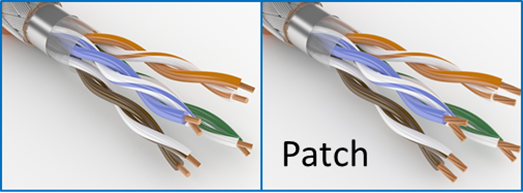

ХХХ – тип токопроводящей жилы:
без обозначения – однопроволочная;
«Patch» – многопроволочная, гибкая.

YYY – тип защитного покрова:
без обозначения – отсутствие бронепокрова;
"ARM"  – кабели в броне из стальных оцинкованных проволок поверх оболочки;
"ARM PS"  – кабели в броне из стальных оцинкованных проволок и с защитным покровом в виде шланга.

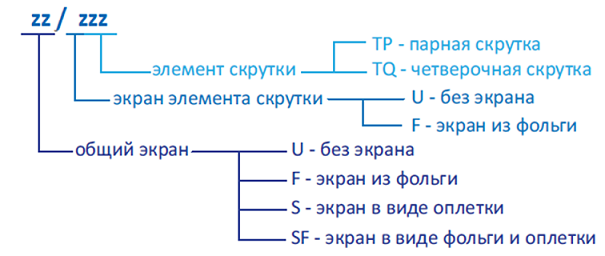

ZZ/ZZZ – экран и скрутка:



"U/UTP" – кабели парной скрутки неэкранированные;

"F/UTP"  – кабели парной скрутки в общем экране из фольгированной алюминием полимерной ленты;

"SF/UTP" – кабели парной скрутки в общем экране из фольгированной алюминием полимерной ленты и оплетки из медных луженых проволок;

"U/FTP" –  кабели  парной  скрутки  с  индивидуальным  экраном   пар  в виде обмотки фольгированной алюминием полимерной ленты;

"S/FTP" – кабели  парной  скрутки  с  индивидуальным  экраном   пар  в виде обмотки фольгированной алюминием полимерной ленты, с общим экраном в виде оплетки из медных луженых проволо;

"SF/UTQ" – кабели четверочной скрутки в общем экране из фольгированной алюминием полимерной ленты и оплетке из медных луженых проволок.

Чтобы лучше понять аббревиатуры, приводим расшифровку обозначений:

U - unshielded (неэкранированный);

F - foil (фольга);

S - shielded (экранированный);

TP - twisted pair (скрученная пара);

TQ - twisted quad (скрученная четверка).


CatWW – обозначение категории кабеля:

Параметр

Cat5е

Cat6

Cat6А

Cat7

Cat7А

Частота рабочего диапазона, МГц

До 100

До 250

До 500

До 600

До 1000

Канал класса

D

E

EA

F

FA

Применение

Fast Ethernet
(100BASE-TX),

Gigabit Ethernet
 (1000BASE-T),

2.5 Gigabit Ethernet (2.5GBASE-T)

5 Gigabit Ethernet
(5GBASE-T),

10 Gigabit Ethernet
 (10GBASE-T)

10 Gigabit Ethernet
(10GBASE-T)

10 Gigabit Ethernet
(10GBASE-T)

10 Gigabit Ethernet
(10GBASE-T)


QQQ – тип кабеля по требованиям нераспространения горения, материалу наружной оболочки (защитного шланга) и стойкости к средам:

Индекс

Материал

Цвет оболочки

Трос

Класс пожарной опасности

Где прокладывать

Огнестойкость

Тип прокладки

Хим стойкость к

PE

Светостабилизированный полиэтилен

черный

Вне помещений

PEtr

Светостабилизированный полиэтилен

черный

Есть

Вне помещений

PVC/PE

ПВХ пластикат и светостабилизированный полиэтилен

черный

Вне помещений

PVC/PEtr

ПВХ пластикат и светостабилизированный полиэтилен

черный

Есть

Вне помещений

PVC

ПВХ пластикат

серый

О1.8.2.5.4

Внутри помещений

Одиночная

PVCLS нг(А)-LSLTx

Низкотоксичный ПВХ пластикат

зеленый

П1б.8.2.1.2

Внутри помещений

Групповая

ZH нг(А)-HF

Безгалогенная композиция

оранжевый

П1б.8.1.2.1

Внутри помещений

Групповая

минеральное масло

ZH Мнг(А)-HF

Маслостойкая безгалогенная композиция

черный

П1б.8.1.2.1

Внутри и вне помещений

Групповая

дизельное топливо, буровой раствор, бензин

PUR

Термопластичный полиуретан

черный

О1.8.2.5.4

Внутри и вне помещений

Одиночная

дизельное топливо, буровой раствор, бензин

PVCLS нг(А)-FRLS

ПВХ пластикат пониженной пожарной опасности

серый

П1б.1.2.2.2

Внутри помещений

180 минут

Групповая

PVCLS нг(А)-FRLSLTx

Низкотоксичный ПВХ пластикат

зеленый

П1б.1.2.1.2

Внутри помещений

180 минут

Групповая

ZH нг(А)-FRHF

Безгалогенная композиция

оранжевый

П1б.1.1.2.1

Внутри помещений

180 минут

Групповая

минеральное масло



ООО «Гарант» поставляет продукцию НПП «Паритет» в любом количестве в любую точку России.
