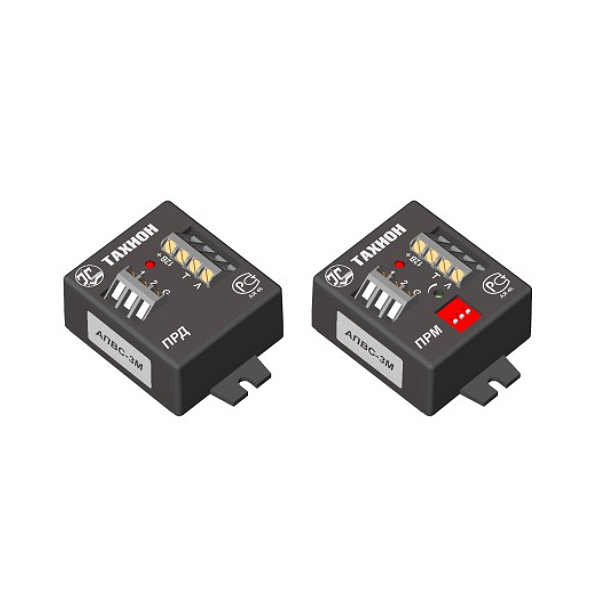

АПВС-3М Аппаратура передачи по витой паре до 500м
Аппаратура передачи видеосигнала АПВС-3М предназначена для передачи полного видеосигнала (черно-белого и цветного) по свободной витой паре (кабель ТППэп и ему подобные, свободные местные телефонные линии) в реальном времени на расстояния до 500 метров.
Назначение
Аппаратура АПВС-3М, АПВС-5М предназначена для передачи полного видеосигнала (черно-белого и цветного) по свободной витой паре (кабель ТППэп и ему подобные, свободные местные телефонные линии) в реальном времени на расстояния до 500 и 1100 метров соответственно.
За счет симметричности линии передачи и высокого уровня выходного сигнала применение аппаратуры позволяет эффективно подавлять мощные электромагнитные помехи, наводимые на видеосигнал на всем протяжении кабельной трассы. Дальность линии передачи устанавливается пользователем во всем диапазоне с шагом переключений – 100 метров.
Отличительными эксплуатационными достоинствами изделия являются:
- компактность и малый габарит;
- простота и удобство монтажа и настройки;
- наличие встроенной системы защиты от опасных наведенных напряжений («грозозащита»), обязательного элемента системы с протяженными кабельными трассами, при этом передатчик имеет защиту и по входу, и по выходу; приемник – по входу.
- возможность установки приёмников в 19-дюймовую стойку с помощью Крейта 2U19-10
Основные технические характеристики:
| АПВС-3М | АПВС-5М | |
|
Напряжение питания: передатчик стабилизированное пост. приемник стабилизированное пост. |
12В±5% |
|
|
Ток потребления: передатчик не более приемник не более |
40 мА |
|
| Входное сопротивление передатчика | 75 Ом | |
| Выходное сопротивление приемника | 75 Ом | |
| Номинальный уровень входного и выходного видеосигналов | 1 В | |
| Дальность передачи видеосигнала при указанных характеристиках | 0 - 500 м | 0 - 1100 м |
| Диапазон регулировки уровня выходного видеосигнала | ±3 дБ | |
| Диапазон рабочих частот | 50 Гц – 6 МГц | |
| Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот | не более 2 дБ | не более 1 дБ |
| Уровень выходного сигнала передатчика в линию по НЧ (до 6 кГц) | + 6 дБ | |
| Система защиты рассчитана на кратковременный импульсный разрядный ток с t фронта =8 мкс / t спада =20 мкс:
передатчик приемник |
10 кА двухступенчатая по входу и выходу трехступенчатая по входу |
|
| Диапазон рабочих температур | - 40°С - +50°С | |
| Габаритные размеры одного блока | 47х42,5х25 мм | |
* Технические характеристики и внешний вид оборудования, представленного в каталоге, носят исключительно информативный характер, могут быть изменены в любой момент без уведомления и не заменяют консультацию специалиста. Во избежание ошибок при выборе, рекомендуем обратиться к менеджеру.
