АПВС-11К  Крейтовое исполнение приемника

АПВС-11К Крейтовое исполнение приемника


Единицы изменения Штука
Производитель Тахион
Код товара 85392
В избранное
10 530.00 руб.
9 529.65 руб. Мелкий опт
шт
Крейтовое исполнение приемника

Аппаратура передачи видеосигнала (АПВС–11) предназначена для передачи полного черно-белого или цветного видеосигналов в реальном времени по витой паре телефонного кабеля ТППэп (экранированного) и ему подобным, как по вновь прокладываемым трассам, так и по свободным витым парам местных телефонных линий.

Аппаратура разработана под отечественные магистральные кабели, для российских условий эксплуатации и имеет встроенную систему защиты со стороны линии связи от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий

Применение аппаратуры АПВС-11 позволяет:

  • с помощью одного комплекта АПВС передавать по одной выделенной витой паре один стандартный видеосигнал;
  • используя необходимое число комплектов АПВС, осуществлять многоканяльную передачу видеосигналов от видеокамер и других источников видеосигнала по одному многопарному магистральному кабелю без взаимного влияния каналов;
  • строить системы видеоконтроля, телеметрии и сигнализации в единой кабельной системе;
  • избежать дорогостоящего монтажа кабельных трасс, используя имеющиеся на объекте кабельные линии связи;
  • за счет высокого уровня выходного сигнала передатчика подавлять помехи, наводимые на видеосигнал на всем протяжении кабельной трассы, исключая их влияние на качество передаваемого видеоизображения.

Изделие соответствует:

  • по стойкости к воздействию окружающей среды и механическим нагрузкам - требованиям групп B4 и №2 ГОСТ 12997-84, при этом нижнее значение рабочей аппаратуры составляет -40°C;
  • по помехоустойчивости и стойкости к индустриальным помехам требованиям ГОСТ Р 51408-99;
  • по электромагнитной совместимости ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.3.3-99, ГОСТ Р 51527-99;
  • по требованиям электробезопасности ГОСТ МЭК 60065-2002;
  • сертификат соответствия № РОСС RU.AIO40.B 19369.

Аппаратура АПВС-11 обеспечивает передачу видеосигнала по кабелю типа ТППэп Nx2x0.5 на расстояние от 0 м до 2,2 км и позволяет оператору на объекте самостоятельно производить выбор рабочей дальности с точностью 100 метров.

С помощью трех комплектов АПВС-11 можно построить линию с максимальной протяженностью 4,5 км, состоящую из трех участков, при этом максимальная длина участка не должна превышать 1,5 км.

Имеются регулироки баланса линии связи "БАЛАНС", уровня выходного видеосигнала "УРОВЕНЬ" и переключатель "ДАЛЬНОСТЬх100 м". При выпуске готового комплекта АПВС-11 на предприятии аппаратура калибруется на физической витой паре кабеля ТППэп 5х2х0,5.

Регулировка уровня выходного сигнала позволяет компенсировать неучтенные потери в кабеле и выровнять уровни видеосигналов от различных камер на видеовходах аппаратуры коммутации и регистрации.

Балансировка линии связи служит для уменьшения влияния перекрестных помех с соседних пар проводов при передече видеосигнала в многопарном кабеле, используемом для других целей.

Аппаратура выпускается в двух модификациях:

  • АПВС-11 - передетчик и приемник выполнены в корпусах для установки на DIN-рейку;

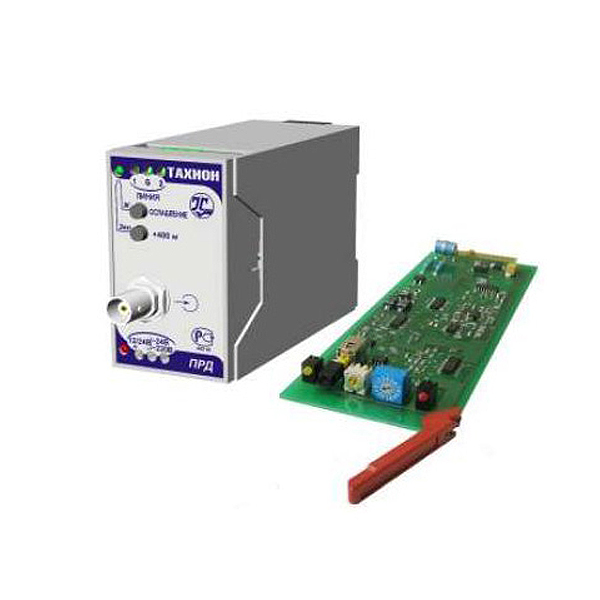

  • АПВС-11К - передетчик выполнен в корпусе для установки на DIN-рейку, приемник - в виде платы для установки в крейт 2U19-16 в 19-дюймовую стойку.

Основные технические характеристики:

  • Напряжение питания поставляемого комплекта:
    • передатчик
      - основное: 220В AC +10/-15%
      - устанавливается пользователем переключателями на плате 24В АС; 12В DC / 24В DC ±10%
    • приемник: 12 В DC ±10%
  • Потребление комплекта стандартного исполнения:
    • передатчик (от сети 220 В 50 Гц): не более 1 Вт
    • приемник (при питании 12 В DC): не более 70 мА
  • Входное сопротивление (передатчик): 75 Ом;
  • Номинальное входное напряжение видеосигнала: 1 В;
  • Дальность передачи видеосигнала по кабелю типа ТППэп Nx2x0,5 (0,4) с фиксированной настройкой на заданную дальность: от 0 до 2200 м;
  • Выходное сопротивление (приемник): 75 Ом;
  • Номинальное выходное напряжение видеосигнала: 1 В при нагрузке 75 Ом;
  • Диапазон регулировки уровня выходного видеосигнала: ±30%
  • Спектр рабочих частот: 50 Гц - 6 МГц
  • Неравномерность частотной характеристики на всем диапазоне (50Гц – 6МГц): не более 1 дБ;
  • Передатчик имеет защиту по входной и выходной цепям; Приемник имеет защиту по входной цепи и по питанию. Система рассчитана на импульсный разрядный ток с временем фронта 8 мкс, временем спада 20 мкс до 10 кА;
  • Дипазон рабочих температур: -40° …+50°С;
  • Габаритные размеры передатчика, приемника: 45 х 75 х 110 мм


* Технические характеристики и внешний вид оборудования, представленного в каталоге, носят исключительно информативный характер, могут быть изменены в любой момент без уведомления и не заменяют консультацию специалиста. Во избежание ошибок при выборе, рекомендуем обратиться к менеджеру.
