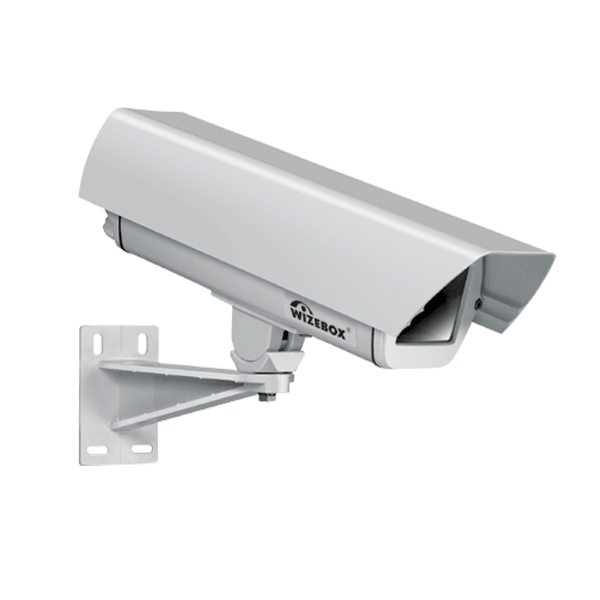

Защитный кожух для стандартной видеокамеры с устройством грозозащиты. Рабочая температура до -52°С, электронный термостат, полезный объем 225х70х66мм. Входное напряжение ~220В или ~24В. Напряжение к видеокамере =9В или =12В или ~24В. Прокладки из авиационной резины, нержав. крепеж, IP66.
Особенности:
Защищает телекамеру с фиксированным, или вариообъективом от неблагоприятных воздействий окружающей среды в условиях холодного климата.
Протестированный рабочий диапазон температур окружающей среды | -52°С..+40°С |
Класс защиты от воздействия окружающей среды | IP66 (полная защита от пыли; защита от водяных струй с любых направлений) |
Конструктивные параметры:
Диаметр кабелей для подключения термокожуха | 4-8 мм |
Вес термокожуха в сборе | 3,9 кг |
Максимальная нагрузка на кронштейн | 50 кг с коэффициентом запаса 2,6 |
Покрытие | краска порошковая, полиэфирная, цвет: светло–серый (RAL7035) |
Материал корпуса | экструзионный алюминий; литье алюминия под давлением |
Стекло | специальное полированное, без оптических искажений |
Крепежные детали | нержавеющая сталь |
Материал герметизирующих прокладок | специальная авиационная резина |
Материал кабельных вводов | полиамид |
Электрические параметры:
Максимальная мощность, потребляемая термокожухом (включая телекамеру) | 22Вт | |
Максимальный ток, потребляемый термокожухом (включая телекамеру) | 0,1A (~220В); 0,9A (~24В) | |
Обогреватель телекамеры | питание | ~24В |
мощность | 4Вт | |
температура включения/выключения | +4°С/+6°С | |
Источник питания телекамеры | входное напряжение (используется одно из указанных, выбирается пользователем) | ~24В±10% или ~220В±10% |
выходное напряжение (используется одно из указанных, выбирается пользователем) | ~24В±10% (400 мА max); =12В±10% (400 мА max); =9В±10% (400 мА max) | |
Гальваническая развязка по питанию | трансформаторная |
Технические характеристики устройства грозозащиты:
Полоса частот | 50Гц?7МГц | |
Спад частотной характеристики на частоте 6МГц | 3дБ | |
Максимальный уровень входного сигнала | 10В | |
Минимальное напряжение срабатывания защиты | 11В | |
Время срабатывания | 15нс | |
Максимальный импульсный ток защиты | при напряжении от 11 до 90 В | 200А |
при напряжении свыше 90В | 10 000А | |
Диапазон рабочих температур | -40?С?+50?С |
Дополнительная информация. Комплект поставки:
Корпус с подключенным блоком нагревателей, термодатчиком, установленным блоком управления источником питания и устройством грозозащиты | 1 |
Солнцезащитный козырек | 1 |
Кабельные вводы для подключения питания и вывода видеосигнала | 2 |
Изоляционная втулка | 1 |
Изолирующая шайба | 1 |
Регулировочные прокладки | 4 |
Винты крепления телекамеры разной длины | 3 |
Винт крепления блока нагревателей с термодатчиком | 1 |
Кронштейн с винтами крепления кожуха | 1 |
Монтажный ключ | 1 |
Силикагель | 2 |
Инструкция по эксплуатации и сборке термокожуха с телекамерой | 1 |
Гарантийный талон | 1 |
Сертификат | № POCC RU.МЛ04 B00499 |
Все использованные технические решения защищены патентами | № 13437, № 20599 |
