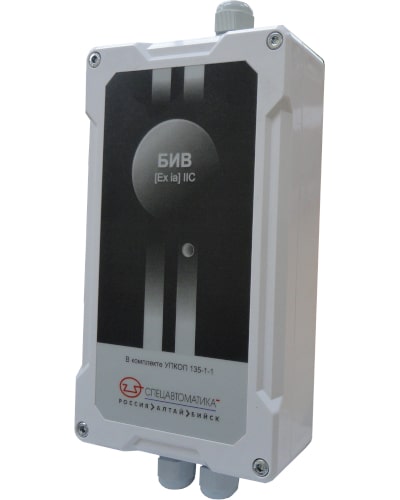

УПКОП 135-1-1  (версия V6.1)  БИВ устройство приемно-контрольное охранно-пожарное взрывозащищенное (10шт./уп.) 0ExiaIICT6

УПКОП 135-1-1 (версия V6.1) БИВ устройство приемно-контрольное охранно-пожарное взрывозащищенное (10шт./уп.) 0ExiaIICT6


Единицы изменения Штука
Код товара 90775
В избранное
6 600.00 руб.
6 534.00 руб. Мелкий опт
шт
УПКОП 135-1-1 (версия V6) БИВ, устройство приемно-контрольное охранно-пожарное взрывозащищенное с видом взрывозащиты "искробезопасная электрическая цепь". БИВ-блок интерфейсный взрывозащищенный. работает с токопотребляющими контактными и бесконтактными извещателями. 0ExiaIICT6



Назначение

УПКОП 135-1-1 - устройство "искробезопасная электрическая цепь", предназначено для подключения к приборам приемно-контрольным охранно-пожарным и обеспечивает контроль состояния одного искробезопасного шлейфа пожарной и (или) охранной сигнализации с уровнем взрывозащиты "ia".

УПКОП 135-1-1 содержит оптронную развязку выхода с возможностью коммутирования постоянного или переменного напряжения до 230В и тока до 100 мА.

Наличие трех "сухих" контактов на выходе позволяет формировать извещения: "Норма/Тревога", "Норма/Авария (обрыв, КЗ)", "Короткое замыкание".

Устройство УПКОП 135-1-1 предназначено для установки во взрывоопасных зонах классов В-I, В-Iа, В-Iб, В-Iг, В-II, B-IIa, в которых возможно наличие взрывоопасных смесей газов или паров категории IIА, IIВ, IIС при отсутствии в воздухе паров кислот и щелочей, а также газов, вызывающих коррозию.

УПКОП 135-1-1 состоит из блока интерфейсного взрывозащищенного БИВ (ExiallC) и элемента выносного ЭВ (0ExiallCT6). БИВ устанавливается только вне взрывоопасных зон, а ЭВ рассчитан на установку во взрывоопасных зонах.

БИВ УПКОП 135-1-1 выпускается в 2-х модификациях - V3 и V4:

  1. Устройство УПКОП 135-1-1 модификации V3 обеспечивает трансляцию извещений о срабатывании одного и более извещателей в искробезопасном шлейфе. БИВ модификации V3 обеспечивает пожарную тактику для систем пожарной сигнализации, формируя сигналы "Дежурный режим", "Неисправность", "Пожар".
  2. Устройство УПКОП 135-1-1 модификации V4 обеспечивает раздельную трансляцию извещений о срабатывании одного и более извещателей. Устройство с БИВ модификации V4 обеспечивает пожарную тактику для систем пожаротушения, в которых требуется различие в формировании сигнала "Пожар" ("Пожар1" - при срабатывании 1-го датчика, "Пожар 2" - при срабатывании не менее 2 датчиков). Реализовать тактику пожаротушения возможно и с БИВ модификации V3, для чего потребуется установка 2-х устройств и прокладка 2-х параллельных искробезопасных шлейфов сигнализации, что позволит реализовать формирование сигналов "Пожар1" и "Пожар 2", что экономически менее выгодно чем применение одного устройства УПКОП 135-1-1 с БИВ модификации V4.



Параметр Значение
Напряжение питания, В 12
Потребляемая мощность в дежурном режиме и режиме "тревога", Вт, не более 0,5
Напряжение в искробезопасном шлейфе, В 6,8 ± 2
Ток в искробезопасном шлейфе, мА 1,8 ± 1
Напряжение при обрыве шлейфа, В не более 29,5
Ток при коротком замыкании, мА, не более 6
Количество подключаемых искробезопасных шлейфов 1
Устройство обеспечивает искробезопасность шлейфа:
при емкости шлейфа (Сшсia), мкФ, не более
индуктивности (Lшсia), мГн, не более

0,1
2
Габаритные размеры устройства, мм, не более:
БИВ
ЭВ

91х156х45
d80х41
Диапазон рабочих температур, °С -40 … +50

Варианты исполнения:

Наименование Краткое описание
УПКОП 135-1-1 (версия V5) БИВ Устойство "искробезопасная электрическая цепь", работа с токопотребляющими контактными и бесконтактными извещателями. БИВ ExiaIIC
УПКОП 135-1-1 (версия V5) ЭВ Элемент выносной, 0ExiaIICT6



* Технические характеристики и внешний вид оборудования, представленного в каталоге, носят исключительно информативный характер, могут быть изменены в любой момент без уведомления и не заменяют консультацию специалиста. Во избежание ошибок при выборе, рекомендуем обратиться к менеджеру.
