7. ЧЭ ИП104-1-F-ОП Чувствительный элемент (термокабель) 138°С. Минимальный заказ - 10 м.
ЧЭ ИП104-1-F-ОП Чувствительный элемент (термокабель) 138°С. Минимальный заказ - 10 м.

ЧЭ ИП104-1-F-ОП Чувствительный элемент (термокабель) 138°С. Минимальный заказ - 10 м.

Единицы измерения Метр
Производитель АО НВП Болид
Код товара 8089871
В избранное
599.51 руб.
Звоните Мелкий опт
м

Чувствительные элементы (ЧЭ) извещателя пожарного теплового максимального линейного ИП104-1 «БОЛИД-термокабель» предназначены для обнаружения превышения пороговой температуры, что является признаком пожара, по всей своей длине. ЧЭ применяются в системах пожарной сигнализации совместно с блоками обработки (БО).

Могут быть использованы в неотапливаемых и отапливаемых закрытых помещениях различных зданий и сооружений, а также на открытых площадках, кораблях, судах, объектах подвижного состава железнодорожного транспорта и других промышленных объектах. Применяются в системах раннего обнаружения пожара, особенно в местах, где традиционные извещатели могут быть неэффективны.

НАИМЕНОВАНИЕ ПАРАМЕТРА ЧЭ ИП104-1-A3 «БОЛИД-ТЕРМОКАБЕЛЬ» (ОП, ВП, ХС, ВЗ) ЧЭ ИП104-1-C «БОЛИД-ТЕРМОКАБЕЛЬ» (ОП ,ВП, ХС, ВЗ) ЧЭ ИП104-1-D «БОЛИД-ТЕРМОКАБЕЛЬ» (ОП, ВП, ХС, ВЗ) ЧЭ ИП104-1-F «БОЛИД-ТЕРМОКАБЕЛЬ» (ОП, ВП, ХС, ВЗ) ЧЭ ИП104-1-H «БОЛИД-ТЕРМОКАБЕЛЬ» (ОП, ВП, ХС, ВЗ)
Температурные параметры функционирования
Температура срабатывания 68 °С 88 °С 105 °С 138 °С 180 °С
Температура окружающего воздуха (минимум) ОП, ВЗ: минус 40 °С;
ВП, ХС: минус 55 °С
Температура окружающего воздуха (максимум) 45 °С 60 °С 75 °С 93 °С 121 °С
Допустимое отклонение ±3 °С ±5 °С ±5 °С ±5 °С ±8 °С
Время срабатывания (сек.) 10 10 15 20 20
Температура хранения (макс.) от минус 20 °С до плюс 50 °С
Электрические и физические характеристики
Материал токопроводящей жилы Омедненная сталь
Диаметр жилы 0,92 мм
Допустимый радиус изгиба 100 мм
Погонное сопротивление жилы (для двух жил), при t=25 °С 0,64±0,06 Ом/м
Распределённая ёмкость при t=25 °С 65 пФ/м 65 пФ/м 85 пФ/м 85 пФ/м 85 пФ/м
Распределённая индуктивность при t=25°С 7,6 мкГн/м
Сопротивление изоляции между жилами при U=0,5 кВ 1 ГОм
Сопротивление между жилами и внешней оболочкой при U=2 кВ 1 ГОм
Максимальное постоянное напряжение 110 В
Максимальный постоянный ток 1,0 А
Степень защиты оболочкой корпуса IP66
Допустимая относительная влажность при длительном использовании 90 %…98 %



МОДЕЛЬ ЧЭ ОБЛАСТЬ ПРИМЕНЕНИЯ
ЧЭ ИП104-1-хх ОП «БОЛИД-термокабель» Характеристика модели ОП.
Модель общего применения (ОП) работает стабильно в местах, защищённых от влияния осадков и ультрафиолета, включая помещения. ЧЭ имеет внешнюю оболочку из поливинилхлорида (ПВХ)
ЧЭ ИП104-1-хх ВП «БОЛИД-термокабель» Характеристика модели ВП
Модель всепогодного применения (ВП) обладает хорошей устойчивостью к ультрафиолетовому излучению и неблагоприятным погодным условиям, что делает её рекомендованной для использования на улице даже при плохих погодных условиях. ЧЭ имеет внешнюю оболочку из ПВХ (с рабочими температурами: 68°C, 88°C, 105°C) или фторполимерную оболочку (с рабочими температурами: 138°C, 180°C) в зависимости от температуры срабатывания
ЧЭ ИП104-1-хх ХС «БОЛИД-термокабель» Характеристика модели ХС
Модель химически стойкого применения (ХС) устойчива к воздействию кислот, щелочей и солевых аэрозолей. ЧЭ имеет внешнюю оболочку из фторполимера
ЧЭ ИП104-1-хх ВЗ «БОЛИД-термокабель» Взрывозащищённая модель чувствительного элемента (ЧЭ) предназначена для работы в двух основных областях: в среде с высоким воздействием электромагнитного излучения (ЭМИ) и во взрывоопасной среде. Наружная оболочка ЧЭ изготовлена из ПВХ и защищена тканной металлической оплеткой. При монтаже необходимо произвести заземление тканной металлической оплетки

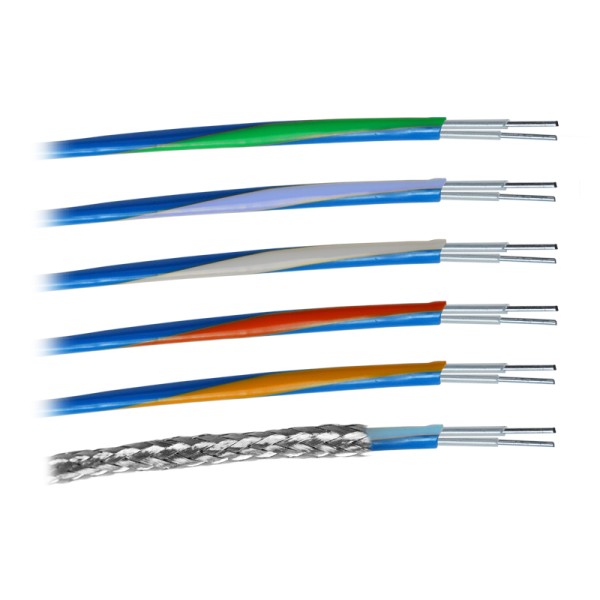

ВАРИАНТЫ ИСПОЛНЕНИЙ ЧЭ ПО ТЕМПЕРАТУРЕ СРАБАТЫВАНИЯ

ВАРИАНТ ЧЭ ТЕМПЕРАТУРА СРАБАТЫВАНИЯ, T=°C КЛАСС ЧЭ ИЗВЕЩАТЕЛЯ ПО ГОСТ 34698-2020 ЦВЕТОВАЯ МАРКИРОВКА ОБОЛОЧКИ МОДЕЛЕЙ ЧЭ
ЧЭ ИП104-1-ХХ-ОП ЧЭ ИП104-1-ХХ-ВП ЧЭ ИП104-1-ХХ-ХС ЧЭ ИП104-1-ХХ-ВЗ
ЧЭ ИП104-1-A3 хх* 68 A3 Базовый цвет оболочки - синий, сопровождающийся синей полосой Цвет оболочки чёрный Цвет оболочки чёрный Базовый цвет оболочки - синий, с синей полосой и металлической оплёткой
ЧЭ ИП104-1-C хх* 88 C Базовый цвет оболочки - синий, сопровождающийся красной полосой Цвет оболочки чёрный Цвет оболочки чёрный Базовый цвет оболочки - синий, с красной полосой и металлической оплёткой
ЧЭ ИП104-1-D хх* 105 D Базовый цвет оболочки - синий, сопровождающийся белой полосой Цвет оболочки чёрный Цвет оболочки чёрный Базовый цвет оболочки - синий, с белой полосой и металлической оплёткой
ЧЭ ИП104-1-F хх* 138 F Базовый цвет оболочки - синий, сопровождающийся зелёной полосой Цвет оболочки чёрный Цвет оболочки чёрный Базовый цвет оболочки - синий, с зелёной полосой и металлической оплёткой
ЧЭ ИП104-1-H хх* 180 H Базовый цвет оболочки - синий, сопровождающийся оранжевой полосой Цвет оболочки чёрный Цвет оболочки чёрный Базовый цвет оболочки - синий, с оранжевой полосой и металлической оплёткой


* Технические характеристики и внешний вид оборудования, представленного в каталоге, носят исключительно информативный характер, могут быть изменены в любой момент без уведомления и не заменяют консультацию специалиста. Во избежание ошибок при выборе, рекомендуем обратиться к менеджеру.
