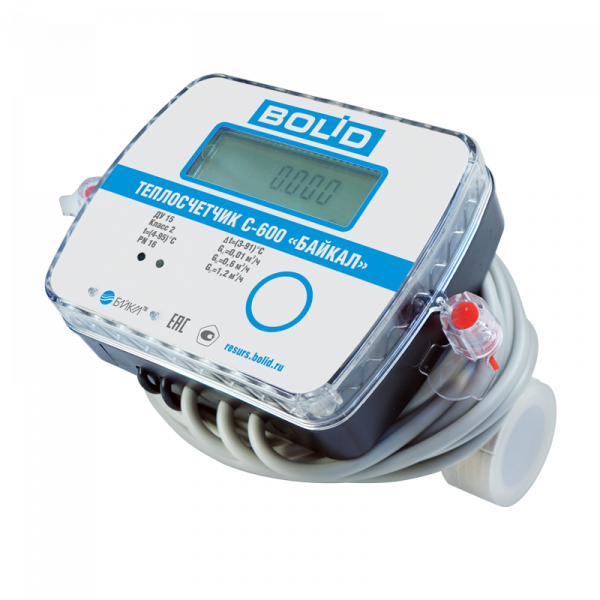

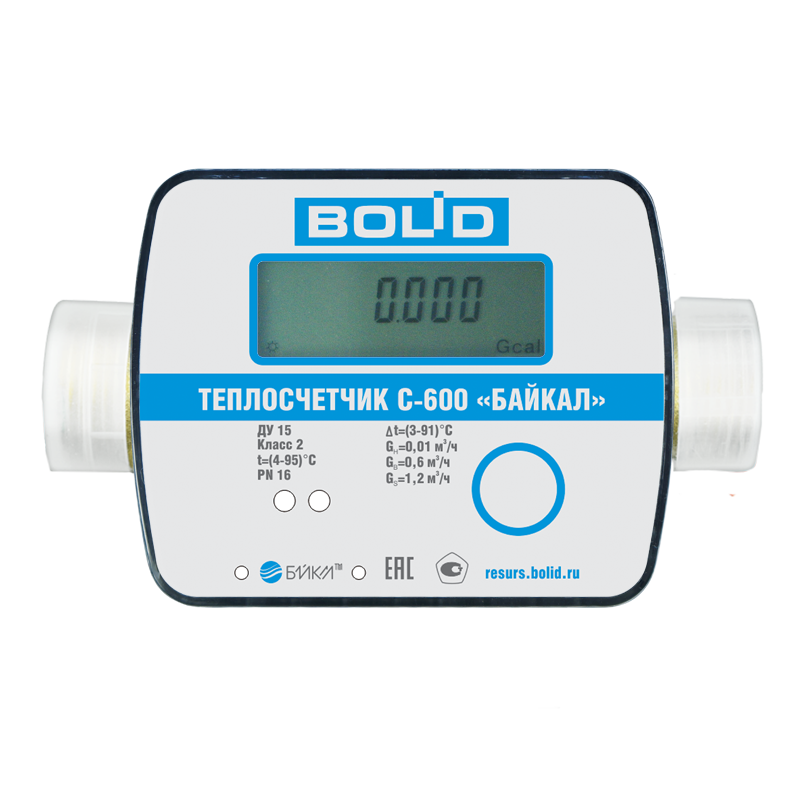

С600-Байкал(BOLID)-20-1,5-RS	С600 "Байкал" (BOLID)-У-С-20-1,5-RS4 - Теплосчетчик с ультразвуковым пр
С600-Байкал(BOLID)-20-1,5-RS	С600 "Байкал" (BOLID)-У-С-20-1,5-RS4 - Теплосчетчик с ультразвуковым пр
С600-Байкал(BOLID)-20-1,5-RS	С600 "Байкал" (BOLID)-У-С-20-1,5-RS4 - Теплосчетчик с ультразвуковым пр

С600-Байкал(BOLID)-20-1,5-RS С600 "Байкал" (BOLID)-У-С-20-1,5-RS4 - Теплосчетчик с ультразвуковым пр


Единицы изменения Штука
Производитель ЗАО НВП Болид
Код товара 7965423
В избранное
4 772.04 руб.
шт
С600-Байкал(BOLID)-20-1,5-RS С600 "Байкал" (BOLID)-У-С-20-1,5-RS4 - Теплосчетчик с ультразвуковым преобразователем расхода Теплосчетчик с ультразвуковым преобразователем расхода, радиоинтерфейс LoRaWAN Теплосчетчик с ультразвуковым преобразователем расхода Теплосчетчики предназначены для вычисления тепловой энергии путем измерения объема и температуры теплоносителя в прямом или обратном трубопроводах в закрытых водяных системах отопления. Могут быть использованы как автономно, так и в составе АСКУЭ "Ресурс" и "Ресурс Про". В зависимости от модификации оборудованы проводными интерфейсами RS-485 или радиоинтерфейсом стандарта LoRaWAN.
Теплосчетчики предназначены для вычисления тепловой энергии путем измерения объема и температуры теплоносителя в прямом или обратном трубопроводах в закрытых водяных системах отопления. Могут быть использованы как автономно, так и в составе АСКУЭ "Ресурс" и "Ресурс Про". В зависимости от модификации оборудованы проводными интерфейсами RS-485 или радиоинтерфейсом стандарта LoRaWAN.
  • Тип преобразователя расхода - ультразвуковой
  • Корпус вычислителя - отсоединяемый
  • Исполнение с одним из цифровых интерфейсов:
    • RS-485 (BOLID-C600-Байкал-15-0,6-RS; BOLID-C600-Байкал-20-1,5-RS)
    • LoRaWan (BOLID-C600-Байкал-15-0,6-LoRa; BOLID-C600-Байкал-20-1,5-LoRa)
    • оптопорт (в паре с одним из перечисленных)
  • Количество приборов на одной линии RS-485 - до 250 штук
  • Питание интерфейса RS-485 - внешнее
  • Данные передаваемые в АСКУЭ "Ресурс":
    • Накопленная тепловая энергия, Gcal
    • Температура теплоносителя в подающем трубопроводе, °С
    • Температура теплоносителя в обратном трубопроводе, °С
    • Разница температур теплоносителя, °С
    • Накопленный объём теплоносителя, m³
    • Текущий объёмный расход, m³/h
    • Серийный номер прибора
  • Возможно снятие показаний через оптопорт
  • Тип установки – универсальный (прямой/обратный трубопровод)



НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Диаметр условного прохода, Ду, мм 15 20
Минимальный объемный расход, Gн (qi1)), м³/ч 0,01 0,01 0,015 0,015 0,025
Номинальный объемный расход, Gв (qp1)), м³/ч 0,6 1 1,5 1,5 2,5
Максимальный объемный расход, Gs2)) (qs1)), м³/ч 1,2 2 3 3 5
Посадочная длина, мм 110 130
Тип трубного соединения 3/4" 1"
Порог чувствительности, м³/ч 0,5•Gн
Пределы допускаемой относительной погрешности измерений количества энергии (тепловой мощности), %, для теплосчетчиков: для класса 1 ±(2+4·ΔtН /Δt +0,01· Gв /G3))
для класса 2 ±(3+4·ΔtН /Δt +0,02· Gв /G3))
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) теплоносителя, %, для теплосчетчиков: для класса 1 ±(1+0,01· Gв /G)
для класса 2 ±(2+0,02· Gв /G)
Диапазоны измерений температуры, °С исполнение 1: от 4 до 95
исполнение 2: от 1 до 130
Пределы допускаемой абсолютной погрешности измерений температуры, °С ±(0,6+0,004·t) 4)
Диапазоны измерений разности температур (Δt), °С исполнение 1: от 3 до 91
исполнение 2: от 3 до 129
Пределы допускаемой относительной погрешности измерений разности температур в подающем и обратном трубопроводах, % ±(0,5+3·ΔtН /Δt) 5)
Пределы допускаемой относительной погрешности измерений текущего времени, % ±0,05
Рабочие условия при эксплуатации: диапазон температуры окружающей среды, °С от + 5 до +50
диапазон относительной влажности воздуха, % от 20 до 95
диапазон атмосферного давления, кПа от 84 до 106,7
Максимальное рабочее давление, МПа 1,6
Потеря давления при постоянном расходе Gв, МПа, не более 0,025
Класс защиты по ГОСТ 14254-2015 IP67
Напряжение встроенного элемента питания постоянного тока, В 3,6±0,1
Средняя наработка на отказ теплосчетчиков, ч, не менее 104000
Срок службы элемента питания, лет, не менее 10 6)
Срок службы теплосчетчиков, лет, не менее 12 6)

1) - Обозначения в соответствии с ГОСТ Р ЕН 1434-1-2011
2) - Gs (qs) максимальное значение расхода, при котором теплосчетчики функционируют. В диапазоне расходов от Gв до Gs теплосчетчики обеспечивают работоспособность при загрузке не более 1 ч в день и не более 200 ч в год
3) - G - измеренное значение объемного расхода теплоносителя, м³/ч
4) - t – измеренное значение температуры прямого или обратного потоков теплоносителя, °С
5) - Δtн – минимальное значение разности температур, °С
6) - В зависимости от выбранного интерфейса и частоты опроса теплосчетчиков
