ВР-04 усилитель-разветвитель видеосигнала четырехканальный  (упаковка: 45 штук)

ВР-04 усилитель-разветвитель видеосигнала четырехканальный (упаковка: 45 штук)


Единицы изменения Штука
Производитель ДАКСИС
Код товара 7892878
В избранное
2 211.22 руб.
1 922.80 руб. Мелкий опт
шт
Видеоусилитель предназначен для усиления и восстановительной коррекции видеосигнала с разделением его на четыре независимых канала, для распределения его нескольким разным потребителям. Использование четырех независимых усилительных каналов позволило полностью избежать влияния характера нагрузки одного выхода видеоусилителя на сигнал на других выходах. Для каждого канала предусмотрена независимая регулировка коэффициента усиления, для лучшего согласования с видеовходом каждого потребителя; защита от короткого замыкания видеовыходов; помехоподавляющий фильтр, стабилизатор и защита от подачи напряжения неправильной полярности по входу питания; переключатель типа нагрузки по видеовходу (согласованный 75 Ом или промежуточный) и переключатель типа входа по постоянной составляющей (открытый или закрытый). Для индикации наличия напряжения питания и подсветки платы в темных условиях монтажа, предусмотрен светодиод подсветки элементов регулировки. Для увеличения количества потребителей видеоусилители можно соединять параллельно по входам видеосигнала и питания, при этом на всех видеоусилителях, кроме самого удаленного от источника видеосигнала, должна быть отключена нагрузка 75 Ом переключателем 75? (вниз), а источник питания должен быть рассчитан на соответствующую нагрузку. При необходимости можно отсечь постоянную составляющую входного видеосигнала, установив закрытый тип входа переключателем DC (вниз).

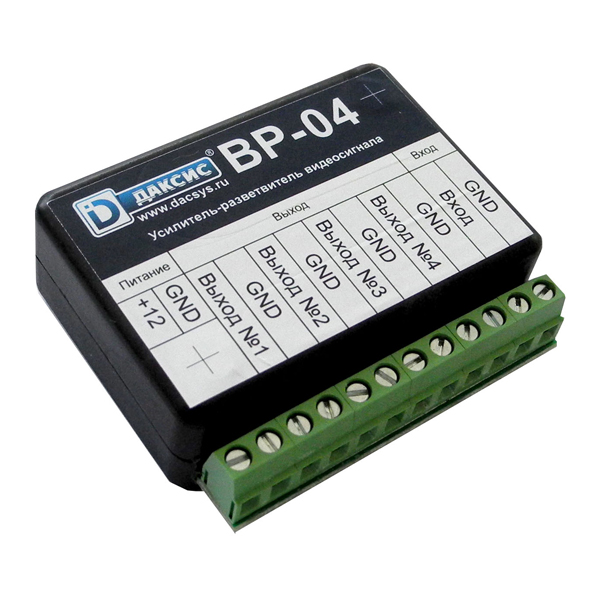

Усилитель-разветвитель видеосигнала четырехканальный ВР-04

Описание

Видеоусилитель предназначен для усиления и восстановительной коррекции видеосигнала с разделением его на четыре независимых канала, для распределения его нескольким разным потребителям. Использование четырех независимых усилительных каналов позволило полностью избежать влияния характера нагрузки одного выхода видеоусилителя на сигнал на других выходах. Для каждого канала предусмотрена независимая регулировка коэффициента усиления, для лучшего согласования с видеовходом каждого потребителя; защита от короткого замыкания видеовыходов; помехоподавляющий фильтр, стабилизатор и защита от подачи напряжения неправильной полярности по входу питания; переключатель типа нагрузки по видеовходу (согласованный 75 Ом или промежуточный) и переключатель типа входа по постоянной составляющей (открытый или закрытый). Для индикации наличия напряжения питания и подсветки платы в темных условиях монтажа, предусмотрен светодиод подсветки элементов регулировки.

Для увеличения количества потребителей видеоусилители можно соединять параллельно по входам видеосигнала и питания, при этом на всех видеоусилителях, кроме самого удаленного от источника видеосигнала, должна быть отключена нагрузка 75 Ом переключателем 75Ω (вниз), а источник питания должен быть рассчитан на соответствующую нагрузку. При необходимости можно отсечь постоянную составляющую входного видеосигнала, установив закрытый тип входа переключателем DC (вниз). Подробности смотрите на обороте этой инструкции.



Напряжение питания

+10..+16В

использовать только источник постоянного напряжения!

Ток потребления

40..100мА

зависит от характера нагрузки, длины линии и уровня видеосигнала

Полоса пропускания

27МГц /25 МГц

переключатель DC включен (вверх) / выключен (вниз)

Входное сопротивление

75 Ом />3 MOm

переключатель 75Ωвключен (вверх) / выключен (вниз)

Коэффициент усиления

0..12дБ



Напряжение входного сигнала

0.5 .. 1.5 Vp-p



Выходное сопротивление

75 Ом



Климатические условия

-10..75°С, влажность 10..85%





* Технические характеристики и внешний вид оборудования, представленного в каталоге, носят исключительно информативный характер, могут быть изменены в любой момент без уведомления и не заменяют консультацию специалиста. Во избежание ошибок при выборе, рекомендуем обратиться к менеджеру.
