УШК-04 устройство шлейфовое контрольное для применения в 4- проводных шлейфах сигнализации в качестве оконечного реле контроля наличия напряжения в линии питания

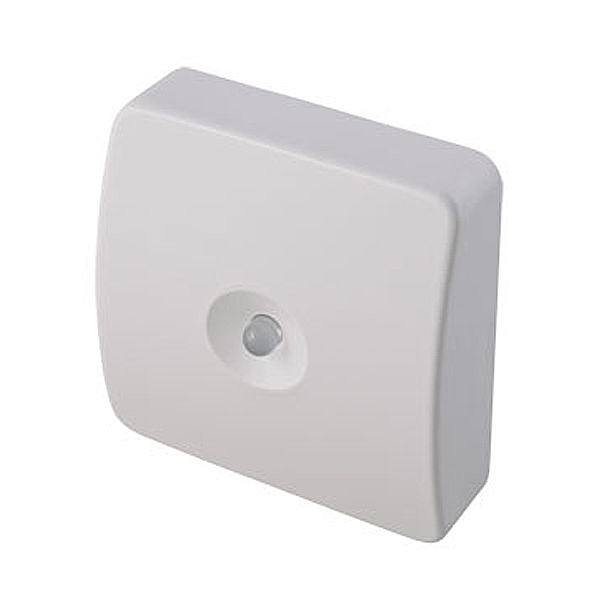

Общий вид и конструкция устройства УШК-04 приведена на рисунках 1, 2 и 3.

Конструкция устройств представляет собой пластмассовый корпус с установленной внутри платой, которая крепится к основанию крышкой посредством винтов. На плате расположены оптический индикатор, элементы электрической схемы и выходные колодки. Крепление устройства к строительным конструкциям осуществляется с помощью двух из четырех отверстий в основании, доступ к которым (как и к колодкам) обеспечивается после снятия корпуса, крепящегося посредством защелок.

Основным элементом схемы УШК-04 является оптореле. Входная цепь оптореле запитывается через помехоподавляющий фильтр. Оптический индикатор желтого (зеленого) цвета включен последовательно с входной цепью оптореле. В выходную цепь, последовательно с нормально-разомкнутыми контактами, включен резистор (24 Ом) для защиты оптореле от ошибочного подключения выхода к цепям питания. Схема выходных цепей УШК-04 приведена на рисунке.



* Технические характеристики и внешний вид оборудования, представленного в каталоге, носят исключительно информативный характер, могут быть изменены в любой момент без уведомления и не заменяют консультацию специалиста. Во избежание ошибок при выборе, рекомендуем обратиться к менеджеру.
Выберите один из подарков
Выберите один из товаров, чтобы получить подарок

ВУОС УШК-04 устройство шлейфовое контрольное для применения в 4- проводных шлейфах

УШК-04 устройство шлейфовое контрольное для применения в 4- проводных шлейфах сигнализации в качестве оконечного реле контроля наличия напряжения в линии питания

Производитель: ИВС-Сигналспецавтоматика
Код товара: 15232
